BESCHREIBUNG

Basisinformation.

Modell Nr.	ZHC518D
Warenzeichen	ZHC
Herkunft	Hangzhou
HS-Code	8525500000
Produktionskapazität	1000

Produktbeschreibung

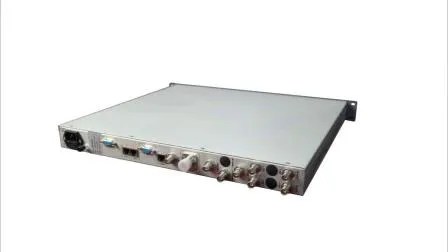

ZHC518D Digital-TV-Erreger
Überblick:
Bei diesem Produkt handelt es sich um einen neu entwickelten digitalen TV-Exciter mit Software-Radio-Technologie. Die digitale TV-Anregungsplatine nutzt die integrierte FPGA + DDS-Technologiearchitektur der neuen Technologie, einen vollständigen Patch-Schweißprozess und sehr wenige Komponenten, um eine hervorragende Produktqualität, Zuverlässigkeit und Leistungskonsistenz zu gewährleisten und gleichzeitig hervorragende Indikatoren zu erzielen. Das Gerät verfügt über 2 ASI-Eingänge, 1 ASI-Loop-Out und 1 RS232-Schnittstelle. Unterstützt integriertes GPS-Modul (optional), unterstützt 2 IP-Eingänge; Unterstützt vollständig alle Arbeitsmodi, die von verschiedenen digitalen TV-Standards abgedeckt werden, mit GPS 10 MHz und 1 PPS-Ein- und Ausgangsanschlüssen; Unterstützt Einzelfrequenznetzwerke, Satelliten-Einzelfrequenznetzwerke und Mehrfrequenznetzwerke. Arbeitsmodus; Unterstützt lineare und nichtlineare adaptive Korrektur, nichtlineare Korrektur ACPR-Erhöhung 12 dB (typischer Wert), lineare Korrektur In-Band-Flachheitskorrekturverstärkung 10 dB (typischer Wert), kann die Ausgangsleistung des Senders verbessern. Der Frequenzbereich des Erregers beträgt 30 bis 960 MHz, mit ausgezeichneter HF-Ausgangsleistung und Frequenzstabilität und unterstützt die lokale und Fernkonfiguration von Modulationsparametern. Stabile und zuverlässige Arbeit, hocheffizientes Schaltnetzteil, Echtzeitanzeige der Arbeitsparameter. Der Erreger verfügt über ein 19-Zoll-Standardgehäuse aus Aluminiumlegierung, das in großem Umfang bei der Produktion und Prüfung der Zusammensetzung und Einstellung digitaler TV-Rundfunknetze eingesetzt werden kann. Top-Box-Design und für alle TV-Sender geeignet.
Merkmale:
1. Das digitale TV-Erregerboard mit integrierter brandneuer FPGA + DDS-Technologiearchitektur, überlegener Leistung, hoher Zuverlässigkeit und guter Konsistenz. Es unterstützt vollständig alle Arbeitsmodi, die von verschiedenen Standards digitaler TV-Rundfunksender abgedeckt werden, und unterstützt den Einzel-/Mehrfrequenz-Netzwerkmodus und unterstützt gleichzeitig Mehrträger und Einzelträger.
2. Unterstützung der linearen, nichtlinearen, selbstadaptiven Korrektur-Vorverzerrungsfunktion, erweiterter selbstadaptiver Algorithmus, Aufruf der entsprechenden Korrekturkurve gemäß den Anweisungen der Kommunikationsschnittstelle, insbesondere optimiert für Mehrkörper-Leistungsverstärker mit hohem Wirkungsgrad, der Korrektureffekt ist exzellent.
3. Integriertes GPS-Modul (optional), unterstützt 2 IP-Eingänge, unterstützt Vollduplex, bidirektionale Übertragung über einen einzelnen Netzwerkport gleichzeitig, unterstützt die automatische Umschaltung von vier Eingangssignalen, gegenseitige Sicherung und unterstützt die effektive Bitrate aller Eingangscodeströme bei gleichzeitig Die Fähigkeit zu testen. Wenn die effektive Bitrate des Hauptkanals niedriger als der Schwellenwert ist, wechselt er automatisch zum nächsten Stream, dessen effektive Bitrate höher als der Schwellenwert ist, und sendet einen Alarm. Die Umschaltzeit beträgt weniger als 1 Sekunde. Die Umschaltsequenz ist analog. Wenn alle effektiven Bitraten des Kanals den Schwellenwert nicht erreichen, wird die ursprüngliche Hauptkanalübertragung beibehalten, nicht umgeschaltet und ein Alarm gesendet. Wenn die Bitrate des Kanals unter dem (einstellbaren) Schwellenwert liegt, wird ein Alarm gesendet. Die Erreger-HF-Normalleistungsabgabe erfolgt, wenn kein Codestromeingang vorhanden ist.
4. Hervorragendes Phasenrauschen und MER-Leistung, MER≥48 dB
5. HF-Frequenzausgangsbereich 30 ~ 960 MHz, 0,1-Hz-Schritte, Quarzoszillator mit konstanter Temperatur, Frequenzstabilität bis zu 0,1 ppm, unterstützt 10-MHz-Überwachungsausgang, Lokaloszillator-Überwachungsausgang und HF-Überwachungsausgang
6. Bei der Unterstützung der Überwachung des Senderausgangssignals beträgt die Genauigkeit der HF-Indexausgabe durch die MER-Überwachung des Senders nicht weniger als 40 dB, die Genauigkeit der Schulterüberwachung beträgt nicht weniger als 50 dB und der Fehler beträgt nicht mehr als 2 dB.
7. Übernehmen Sie ein modulares Designkonzept, das für die langfristige Wartung und Modernisierung geeignet ist.
8. Es verfügt über MLC- und ALC-Steuerfunktionen, es gibt keinen Stoßimpuls beim Ein-/Ausschalten und es verwendet eine langsam ansteigende Leistungsausgangsfunktion, die den Sender schützen kann. Und es gibt Blitzschutzmaßnahmen auf Maschinen- und Komponentenebene. Perfekte Schutzmaßnahmen können Geräteschäden reduzieren.
9. Unterstützung der Web-Netzwerkverwaltung, mit intelligenter Netzwerkverwaltung und -überwachung sowie mit externen RS232-, TCP/IP- und anderen Kommunikationsschnittstellen. Es verfügt über eine Echtzeiterkennung der Arbeitsparameter der Erreger- und Computersteuerungssoftware mit perfekten Funktionen und verfügt über eine Selbstdiagnosefunktion. Es verfügt über verschiedene Überwachungs- und Alarmfunktionen, verschiedene technische Parameter können über das LCD-Display an der Vorderseite abgelesen werden.
10. Durch die Verwendung des hochwertigen Schaltnetzteils einer bekannten Marke mit Schutzmaßnahmen wie Überspannung, Überstrom, Unterspannung, Übertemperatur, Kurzschluss, Blitzschutz usw. weist es einen hohen Wirkungsgrad auf Spannungsregelungsbereich und starke Anpassungsfähigkeit an externe Stromänderungen.
11. Verwenden Sie einen hochauflösenden LCD-Bildschirm und ein Design mit mehreren Tasten, um dem Erreger eine kompakte Struktur und ein schönes Aussehen zu verleihen.
Prinzipdiagramm des digitalen TV-Erregers ZHC518D:
Technische Spezifikationen:
HF-Ausgang
1. Arbeitsfrequenzband: VHF / UHF
2. Ausgangsleistung: -39,9 dBm ~ + 9,9 dBm
3. Ausgangsimpedanz: 50 Ω
4. HF-Ausgangsschnittstelle: N-50K
5. Nutzlose Übertragung: ≤-50 dB in benachbarten Kanälen;
≤-60 dB außerhalb benachbarter Kanäle
6. Unebenheit innerhalb des Bandes: <± 0,5 dB
7. Bandschulter: ≥60 dB
8. MER: ≥45 dB
9. Phasenrauschen: <-75 dBc/Hz bei 10 Hz
<-118 dBc/Hz bei 10 kHz
<-98 dBc/Hz bei 100 Hz
<-108 dBc/Hz bei 1 kHz
<-120 dBc/Hz bei 100 kHz
<-132 dBc/Hz bei 1 MHz
Signaleingang
1. Digitaler Videosignaleingang: 4 Kanäle ASI-Eingang, DVB-Standard, BNC-Schnittstelle
2. TS-Stream-IP-Eingang (optional): 2-Wege-UDP-Multicast-Modus-Code-Stream, 10/100/1000 M, RJ-Schnittstelle
3. Referenztakteingang: 10 MHz, BNC-Schnittstelle
4. Zweiter Impulseingang: 1PPS, BNC-Schnittstelle
5. HF-Eingang: Vorverzerrter HF-Eingang, BNC-Schnittstelle
Modulationsparameter
1. Digitaler TV-Standard (einer davon kann je nach Bedarf ausgewählt werden):
1) Chinesischer terrestrischer Digitalfernsehstandard: DTMB: ​​GB20600-2006
2) Europäischer terrestrischer Digitalfernsehstandard: DVB-T / T2: ETS1300744
3) Japanischer terrestrischer Digitalfernsehstandard: ISDB-T / ISDB-TB
4) Amerikanischer terrestrischer Digitalfernsehstandard: ATSC-T
2. Modulationsmethode: QPSK, 16QAM, 64QAM, 256QAM (normal oder Rotation)
3. Bandbreite: 6M, 7M, 8M
4. Schutzintervall: 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
5. FFT-Modus: 1k, 2k, 4k, 8k, e8k, 16k, e16k, 32k, e32k
6. FEC-Kodierungsrate: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
7. FEC-Länge: kurz (16K), lang (64K)
8. Arbeitsmodus: MFN / SFN
Systemparameter
1. Das LCD zeigt verschiedene Parameter an
2. Taste oder Netzwerkschnittstelle zur Parametereinstellung
3. Unterstützen Sie das Online-Software-Upgrade
Physikalische Parameter
1. Arbeitsumgebungstemperatur: -10~+45 ºC
2. Abmessungen: 483 mm (Breite) × 44 mm (Höhe) × 300 mm (Tiefe)
3. Gewicht: 4 kg
4. Stromversorgung: einphasig 100 VAC ~ 240 VAC, 50 Hz
5. Stromverbrauch: <25W
Die technischen Spezifikationen erfüllen die Anforderungen von „GB/T 28436-2012 Technical Requirements and Measurement Methods for Terrestrial Digital TV Broadcast Exciters“ und „GY/T 229.2-2008 Technical Requirements and Measurement Methods for Terrestrial Digital TV Broadcast Exciters“.

Allgemeine Probleme:

Um ein umfassenderes Verständnis des Wissens über unsere Produkte zu erhalten, sammeln wir alle Problemanalysen für jede Bestellung und hoffen, dass sie Ihnen helfen.
Q1. Wofür wurden diese Geräte verwendet?
A1. Wir sind Originalhersteller von UKW-Radio- und Fernsehübertragungsgeräten. Sie werden professionell für UKW-Radio- und Fernsehsender (Sendegeräte) verwendet.
Q2. Welche Ausrüstung und Lösung kann Ihr Unternehmen anbieten?
A2. Wir können eine Komplettlösung für das UKW-Radiosendersystem entwickeln. Es umfasst: Studio – Link – Sender – Kabel – Antenne.
Wir können auch den kompletten Sendeteil des Fernsehsenders bereitstellen. Es umfasst: Link-Senderkabel-Antenne.
Q3. Wie große Gebiete kann One Station abdecken?
A3. Ein UKW- oder Fernsehsender kann eine ganze Stadt abdecken.
Die maximale Abdeckungsreichweite einer Station kann einen Radius von 100 km nicht überschreiten, da die Erde gekrümmt ist.
Sie können mehrere Stationen und unterschiedliche Frequenzen verwenden, um einen größeren Bereich abzudecken.
Q4. Wie wähle ich die passende Ausrüstung für meine Station aus?
A4. Die wichtigsten Faktoren sind Leistung und Frequenz.
Wir müssen die Leistung und Frequenz, die Sie benötigen, genau kennen.
Wie lang sind die Distanzen, die Sie im Radius zurücklegen möchten?
In welcher Höhe kann Ihre Antenne installiert werden?
F5. Wie berechnet man die Reichweite der Rundfunkausrüstung?
A5. Die Deckungsreichweite hängt von 4 Faktoren ab:
1. Stromversorgung vom Sender; 2. Höhe der Antenne; 3. Gewinn von der Antenne; 4. Rund um die Umwelt.
Dann können wir die Reichweite Ihrer Station ermitteln.
F6. Ist die Frequenz einstellbar?
A6. Die FM-Radiobandfrequenz beträgt 87–108 MHz, die TV-Bandfrequenz umfasst das UHF/VHF-Band.
Für FM-Radiosender; Die Leistung unter 2 kW ist vollständig einstellbar. Über 2 kW wäre knapp.
Für TV-Sender; Das gesamte Frequenzband ist sehr schmal und kann nur etwa 3 Kanäle enthalten. es ist also nicht verstellbar.
F7. Wie erfolgt die Installation dieser Geräte?
A8. Für kleine Kraftwerke sind die Geräte sehr einfach zu installieren.
Bei großen Kraftwerken können wir unseren Techniker in Ihr Land schicken, um Ihnen bei der Installation zu helfen, aber Sie müssen die Kosten tragen.
Wir können auch Schulungen für Ihren Ingenieur hier in unserem Unternehmen durchführen.
F8. Wie bedient man diese Rundfunkgeräte?
A9. Wir stellen ein vollständig englisches Benutzerhandbuch zur Verfügung. Vollständig englische Betriebssoftware in unserer Ausrüstung.
Wir können auch Schulungen für Ihren Ingenieur hier in unserem Unternehmen durchführen.
F9. Wie sieht es nach dem Verkauf aus?
A10. Die Gewährleistungsfrist beträgt ein Jahr ab Verlassen des Werks.
Wir können technischen Support über das Internet oder in unserem Unternehmen leisten.
Wir können Ihnen Ersatzteile direkt zusenden, wenn das Gerät beschädigt ist.
